ビデオボード換装完了
Posted on :| コメント (3)
先日お話ししたように、表示のモッサリ感解消のためにビデオボードを変えました。
これまで使っていたGalaxyの7600GS-Zに代わりサファイアのX1950GTにしました。
T-ZONEの通販で購入したため、金曜日には手元に届いたので早速取り付けたところ、色々と問題点が見つかりました。
■X1950GTの問題点

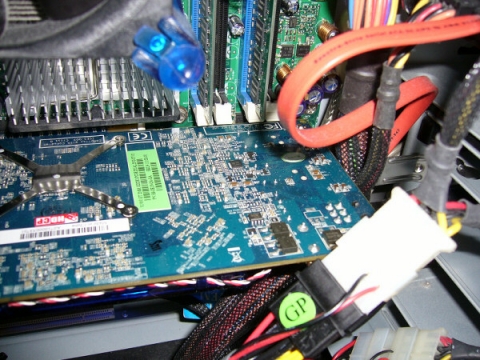

(1)カードが長い
X1950シリーズはカード自体が長いため、電源ケーブルと激しく干渉します。ケースがAntecのP180なので、 電源が下から生えているのも影響してます。
(2)ファンがうるさい
7600GS-Zのファンもうるさいと思いましたが、こちらは我慢できない音です。高回転の騒音が鳴るため、
早急に静音化をしなければなりません。
結局、本日HR-03 Rev.Aに換装しました。今のところファンレスで運用してます。
(3)廃熱が熱い
7600GSに比べると消費電力があがってる分、廃熱も熱くなっています。特に吉田がPCを置いてる場所は熱がこもりやすく、 今後の運用結果によっては対策が必要になります。
ファンをHR-03に換装した写真は以下です。このヒートシンクはチップセットのヒートシンクと激しく干渉してるので、 ヒートパイプを曲げて取り付けてます。
■ベンチマーク及び体感
今回の目的はデュアルディスプレイ環境における体感速度の向上です。 比較のためにHDBENCH3.4で数値の確認をまず行いました。
★ ★ ★ HDBENCH Ver 3.40 beta 6 (C)EP82改/かず ★ ★ ★
M/B Name
Processor 2397.65MHz[GenuineIntel family 6 model F step 6]
Processor 2397.65MHz[GenuineIntel family 6 model F step 6]
VideoCard ATI Radeon X1950 GT
Resolution 1200x1600 (16Bit color)
Memory 2078,488 KByte
OS 5.1 (Build: 2600) Service Pack 2
Date 2007/05/26 21:18
Intel(R) ICH8 4 port Serial ATA Storage Controller - 2820
プライマリ IDE チャネル
MATSHITA DVD-RAM LF-M721
Intel(R) ICH8 4 port Serial ATA Storage Controller - 2820
セカンダリ IDE チャネル
Intel(R) ICH8 2 port Serial ATA Storage Controller - 2825
プライマリ IDE チャネル
Intel(R) ICH8 2 port Serial ATA Storage Controller - 2825
セカンダリ IDE チャネル
WDC WD3200AAKS-00SBA0
標準デュアル チャネル PCI IDE コントローラ
プライマリ IDE チャネル
WDC WD3200KS-00PFB0
標準デュアル チャネル PCI IDE コントローラ
セカンダリ IDE チャネル
WDC WD2500JD-00HBB0
BHA バーチャル SCSI アダプタ
BHA Virtual CD/DVD 1.00
ALL Integer Float MemoryR MemoryW MemoryRW DirectDraw
84129 338081 224596 185958 143871 287231 57
Rectangle Text Ellipse BitBlt Read Write RRead RWrite Drive
100129 14521 20100 204 35804 60663 10620 24914 C:\100MB
スコアが多少良くなるため、16ビットカラーで実施してます。 問題となったスコアはTextとBitBltなのでこれだけを比較します。
■GeForce 7600GS (1200×1600 Dual , 16bit Color)
Text 15387
BitBlt 150
■Radeon X1950GT (1200×1600 Dual , 16bit Color)
Text 14521
BitBlt 204
……。テキストが負けてます。ベンチマークは若干負けていますが、体感速度は確実に速くなっています。 特に感じていたExcelでソート処理をしたときのダイアログの描画や、その他表示速度は確実に現在のX1950GTの方が速くなってます。
爆速というより、普通のレスポンス速度に戻った印象です。Radeon 9700Proを使っていたときの速度と同じですね。
ただ、 今回もプライマリーディスプレイからセカンダリーにウィンドウを移動したときに残る表示上のゴミは解消されませんでした。 これはより上のクラスを導入しないとダメなのでしょう。
■温度その他
最後にX1950GTにした時の温度等の情報で締めたいと思います。
CPU Core2Duo E6600
M/B DP965LTCK
メモリ PC6400(DDR2-800) 2GB
HDD WD3200KS 320GB
WD2500JD 250GB
WD3200AAKS 320GB (リムーバルケース)
VGA X1950GT
ケース P180
CPUファン:GH-PDU21-SC + ebmpapst 超静音9cmファン
背面ファン:12cm (P180標準ファン)
上面ファン:12cm (P180標準ファン)
内部ファン:12cm (P180標準ファン)室温 22℃
CPU温度 Core0:43℃ Core1:44℃ (アイドル)
システム 不明
HDD1 39℃(WD3200KS 320GB)
HDD2 41℃ (リムーバルケース内)
HDD3 35℃(WD2500JD 250GB)
コメント
書き忘れました。GPUはCCC読みで46℃(アイドル時)です。標準ファンがうるさい上に50℃を超えていたので、HR-03換装は大正解ですね。
ただ、VRAMにつけたヒートシンクのひとつが何度貼り付けてもぼとりと落ちてしまいます。これは対策を練ります。
投稿者 吉田章太郎 : 2007年05月26日 22:26
お疲れ様でした。
カード長ありますね。m-ATXですとほとんどマザーの長さと変わりません。
VRAMヒートシンクは一度他のカードで使ったものですが、今のところ剥がれて落ちる事はないです。
効くかどうかは分かりませんが、取り付け前にチップを無水アルコールで拭くようにしています。
投稿者 asaba : 2007年05月27日 07:16
他はきちんとくっついているのですが、ヒートパイプのすぐ横がダメです。指で触った感じではあまり発熱してないので、神経質になる必要はなさそうですが。
一応、取り付け前にジッポオイルで拭いてますが。
投稿者 吉田章太郎 : 2007年05月27日 09:21
